3维捕捉和2.5维捕捉的区别

①

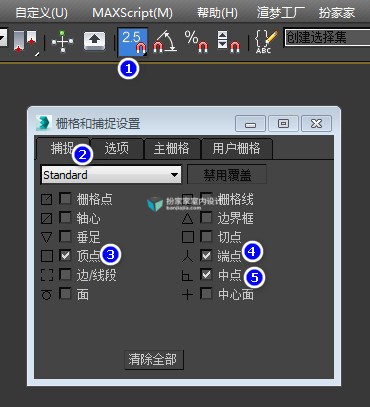

不管我们是使用哪种捕捉，我们先设置下捕捉选项，如下图，

①把鼠标放到捕捉命令上，单击鼠标右键打开栅格和捕捉设置对话框。

②在捕捉栏里勾线顶点、端点、中点。（也可以是其它的选项，这里我只是介绍一下我一般使用的选项）

③在选项栏里勾选捕捉到冻结对象、启用轴约束。

④关闭对话框即可。

②

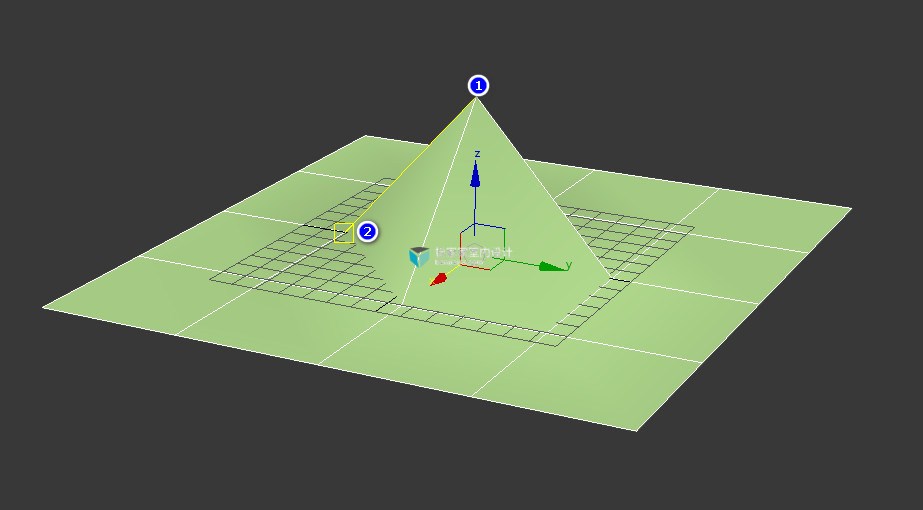

下面来介绍一个几种捕捉的区别，2维捕捉只是针对栅格点起作用（一般用处不大），在栅格点上的位置我们就能捕捉到，脱离了栅格那点就捕捉不到了。如图所示，

①的位置不在栅格上我们设计捕捉不到的。

②的位置在栅格点上，能捕捉到（显示黄色的框就代表可以捕捉）

2.5维捕捉是指物体投影的位置可以捕捉到，他只能捕捉到平面上点。

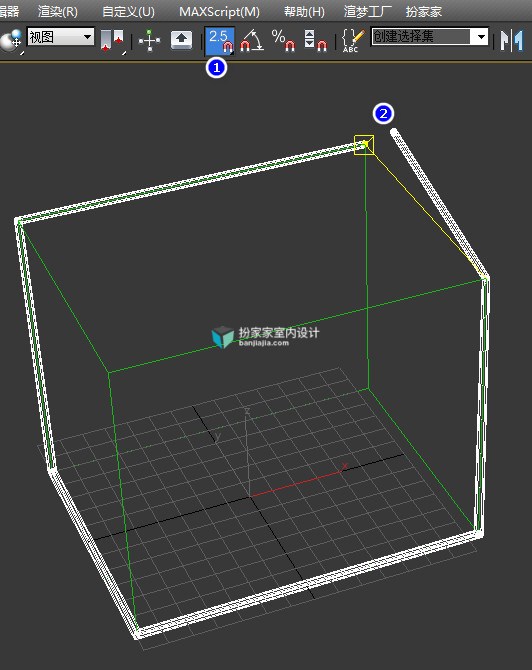

如下图所示，我们开启2.5维捕捉，按照方形的外框捕捉线（为了使大家看清楚，这里把线加粗了）。然后旋转一下试图（图2），我们可以看到用2.5维捕捉画的线是在一个平面上，是按照方形的投影方式进行捕捉的。

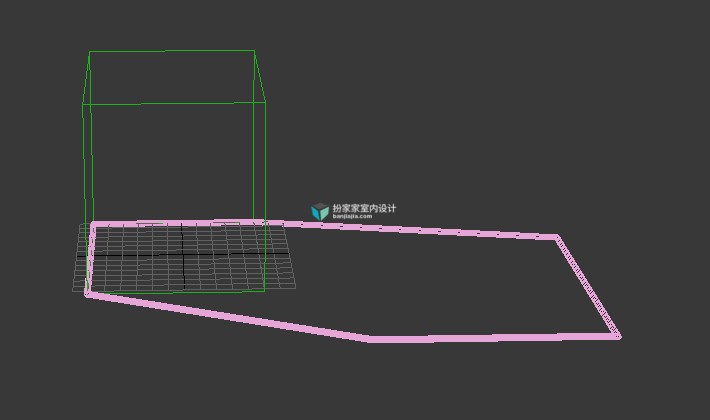

（图2）

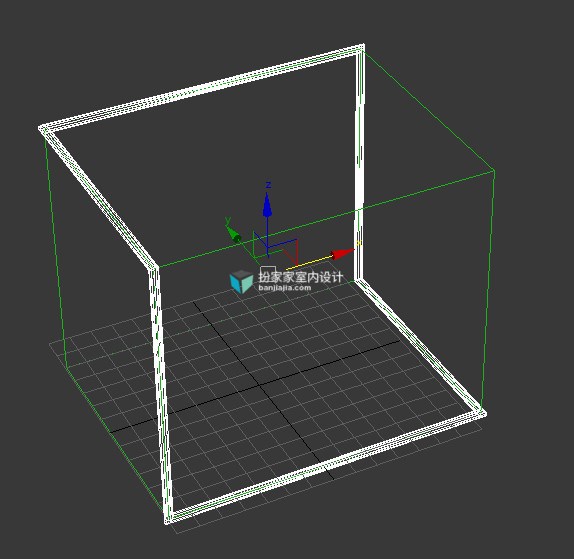

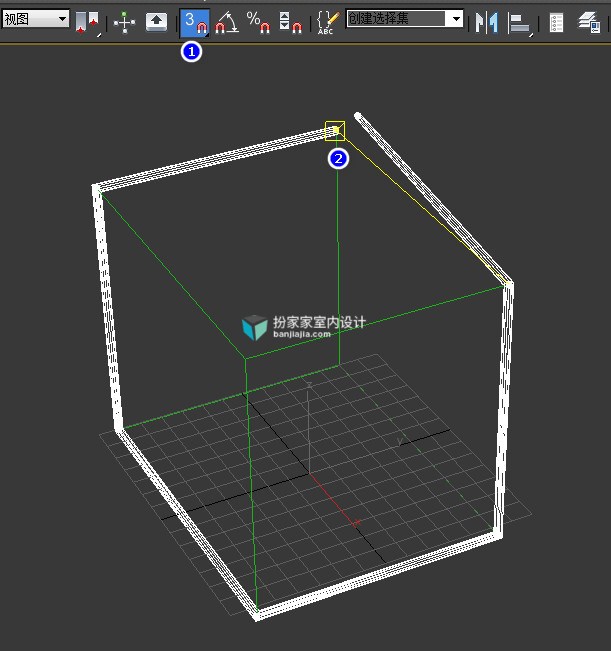

3维捕捉是按照实际位置进行捕捉的，如下图所示。我们开启3维捕捉，按照方形的外框捕捉线（为了使大家看清楚，这里把线加粗了）。然后旋转一下试图（图3），我们可以看到它还是附着在方形上，按照我们方形的实际位置进行的捕捉。

（图3）

PS：2维捕捉一般情况先我们用不上，大家了解一下就好，2.5维和3维捕捉我们用到的比较频繁，特别是2.5维捕捉。2.5维捕捉一般我们在顶视图，前视图，左视图里使用，对多个物体对齐特别实用。3维捕捉，一般我们在透视图里使用，在描线上有着很好的作用。
