【小伟建模图文】交叉结构木质造型椅

老师：特训营建模讲师-刘伟

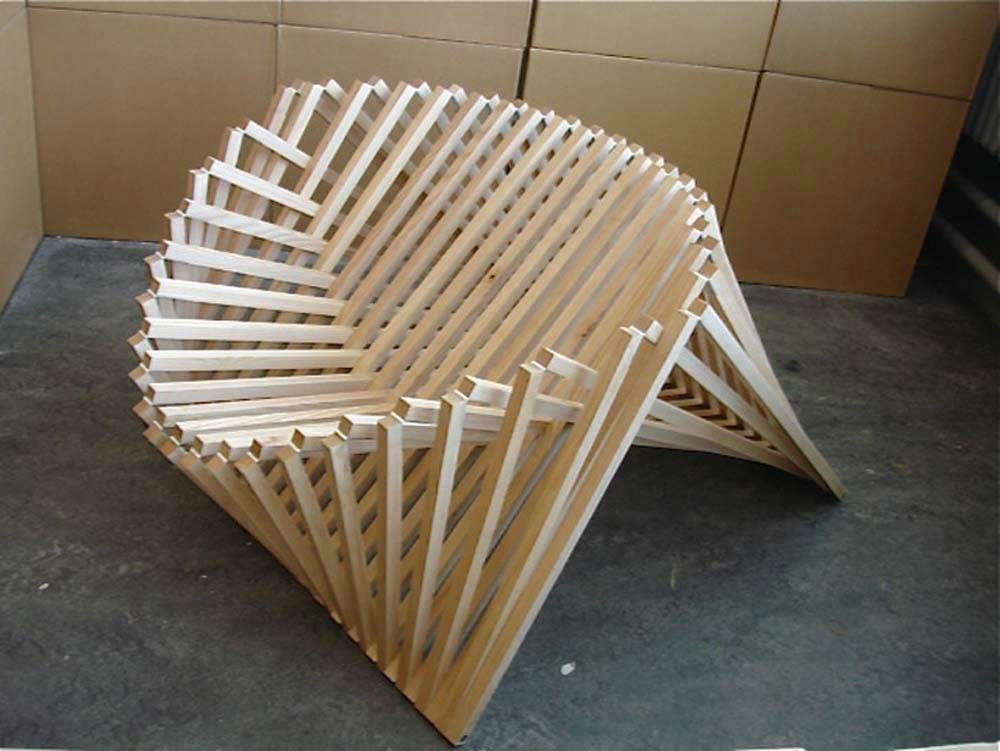

前言：交叉结构木质造型椅

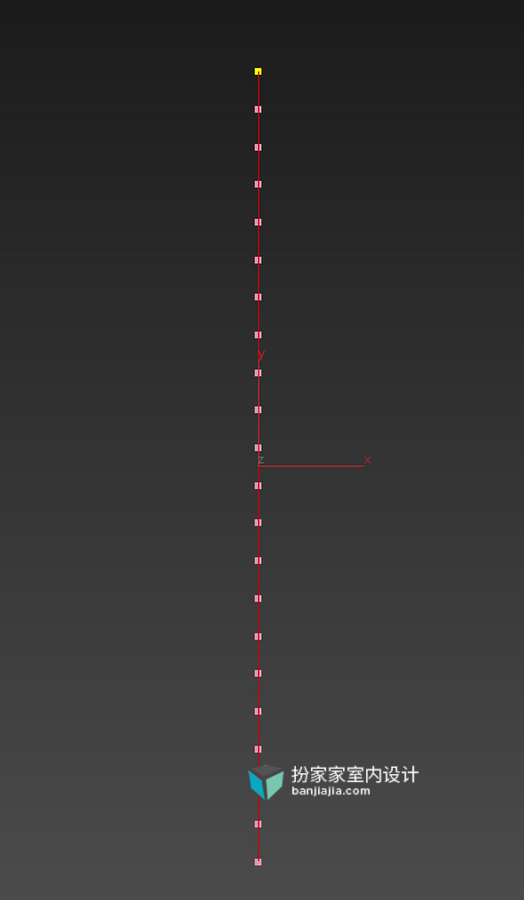

1.顶视图画一条直线，等分如图

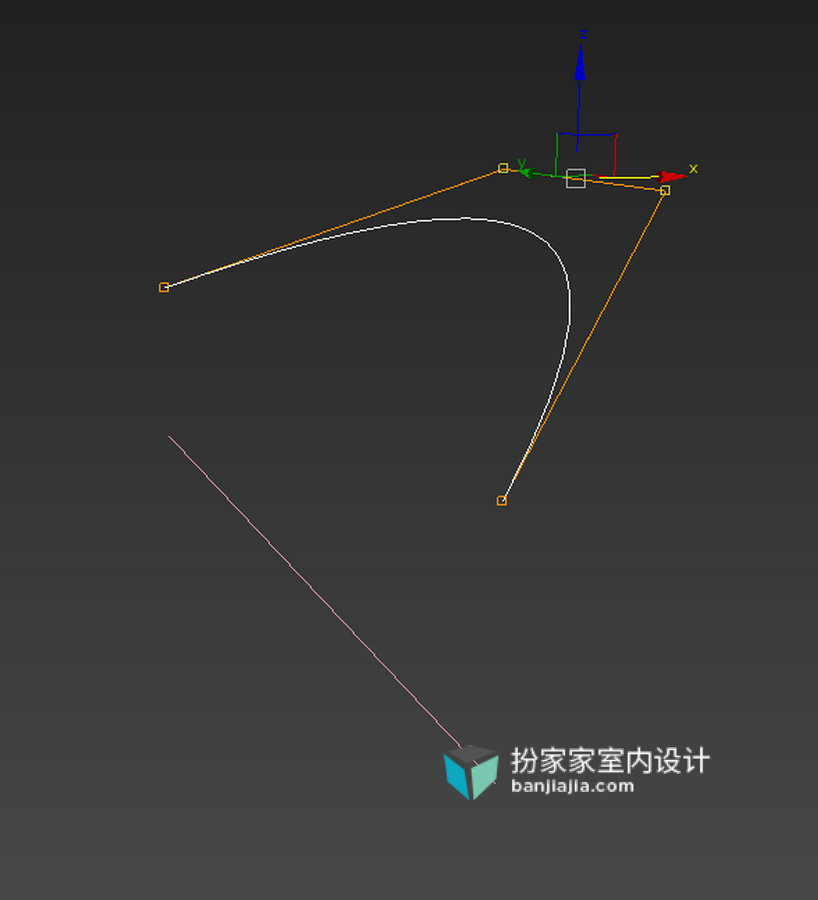

2.复制一个出来，ffd4调整（可以上下前后拉控制点，不可左右）

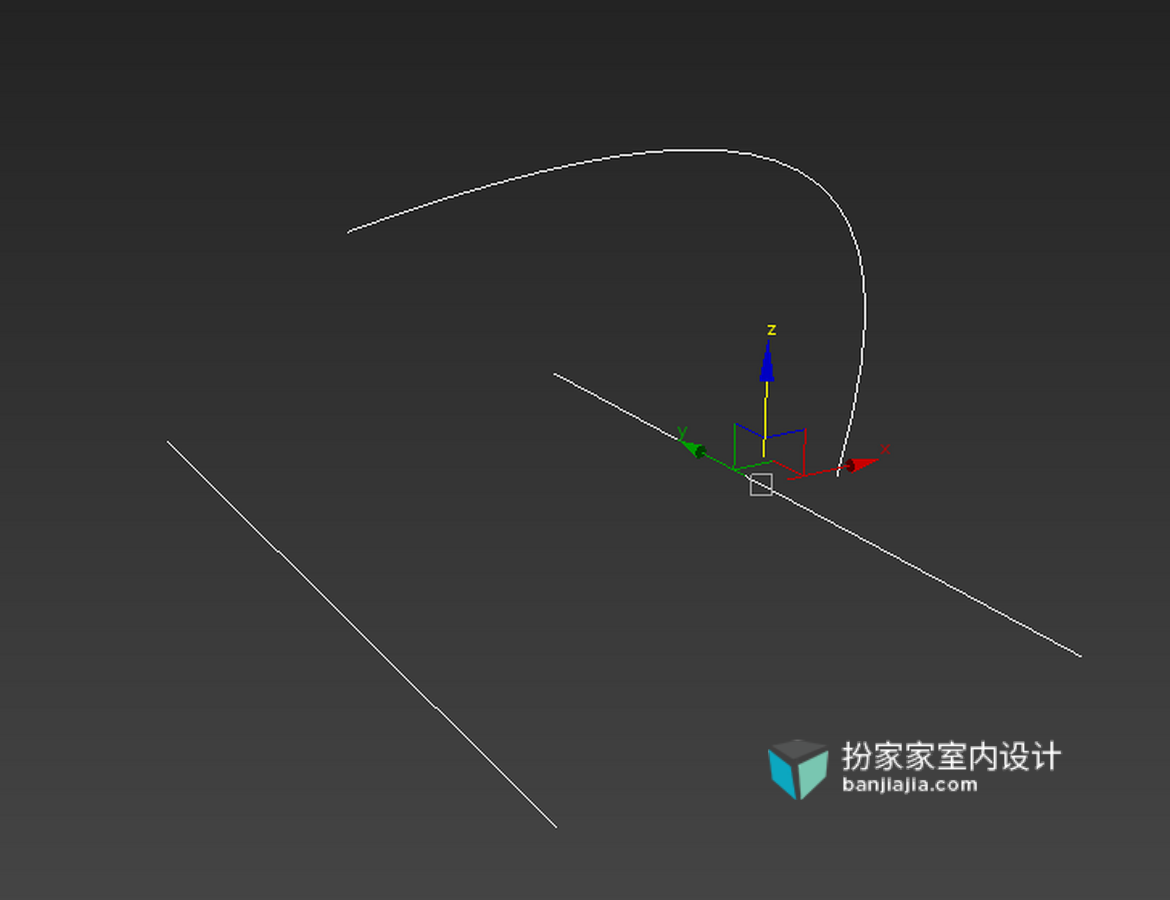

3.复制出来一个，编辑如图，下面的直线也复制

4.选择这三条线（下面两条直线再复制一份）

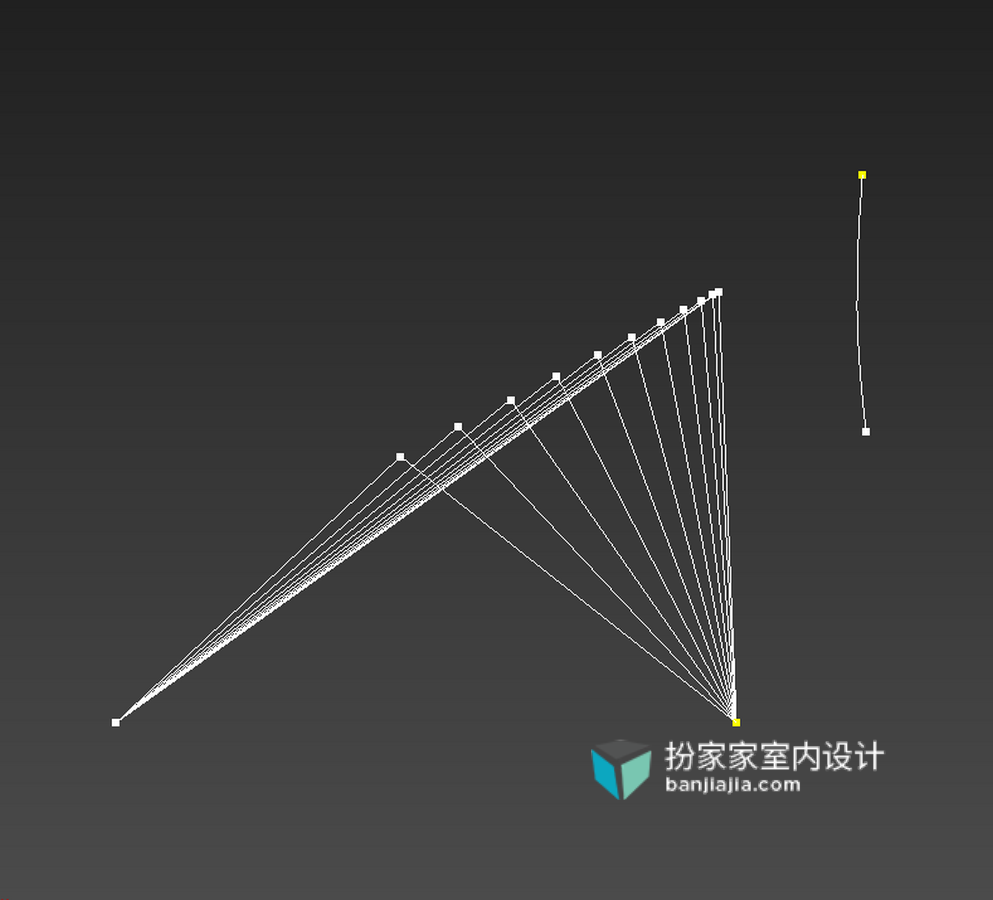

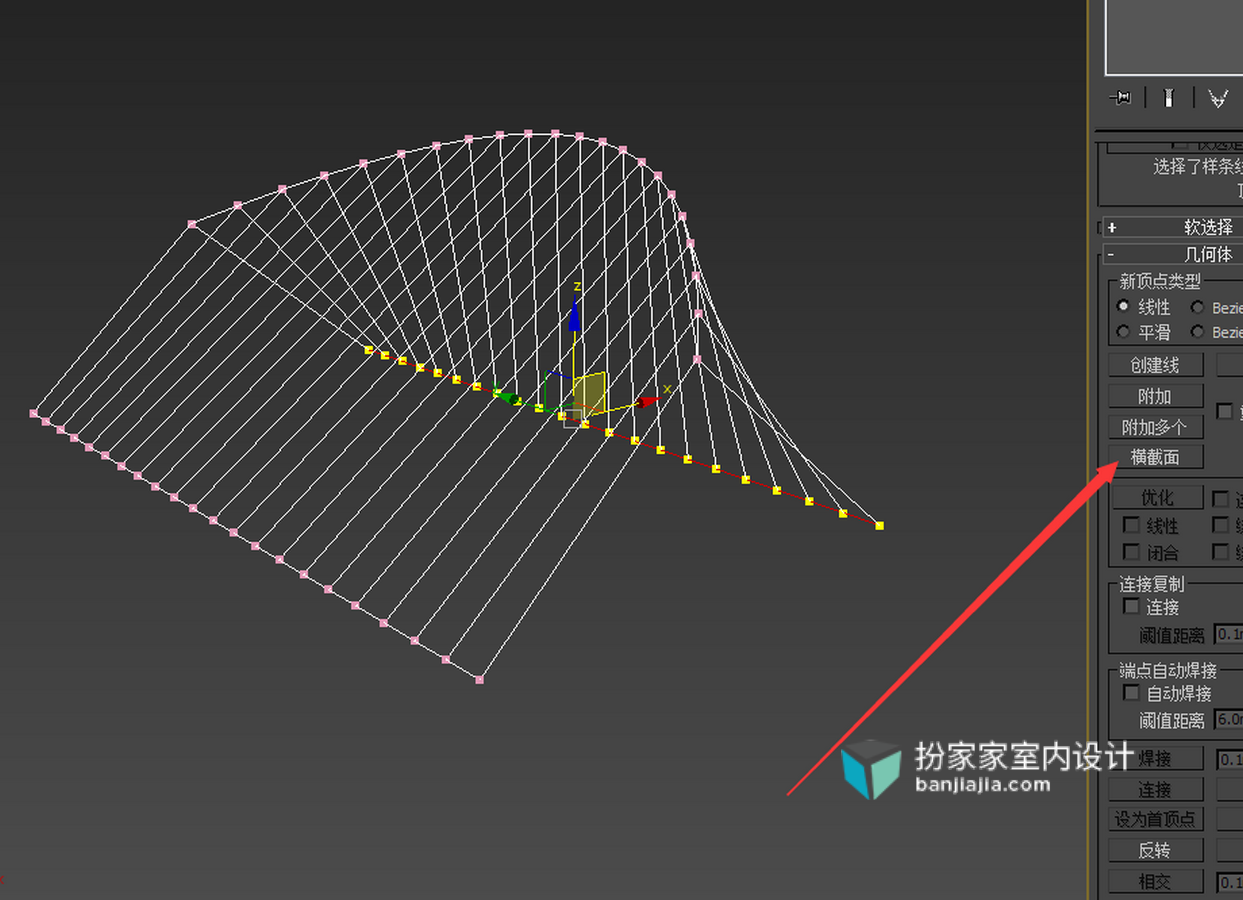

5.生成横截面

6.删除刚才的三条线

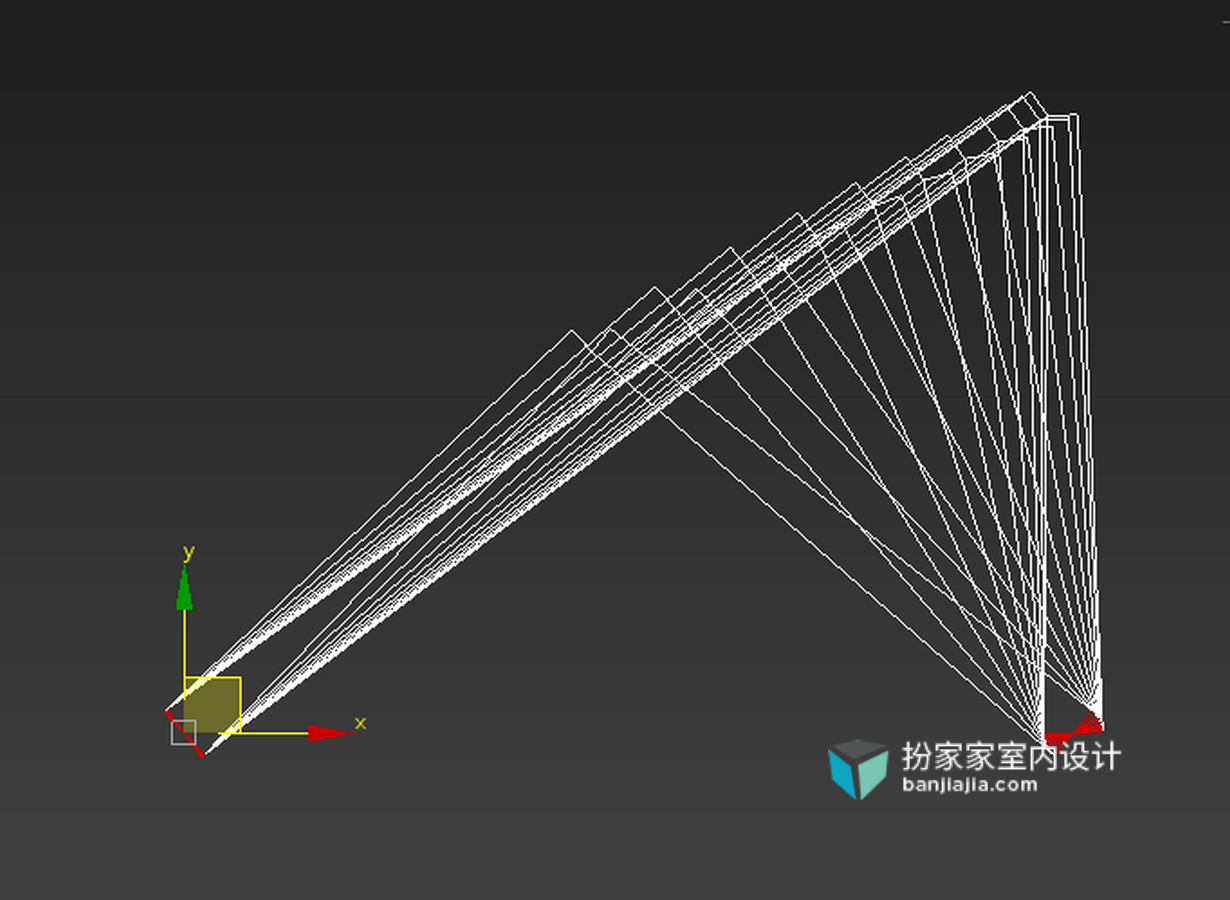

7.在这个视图画一条新的线，反塌陷我们这些线，进入子层级把新画的线删除

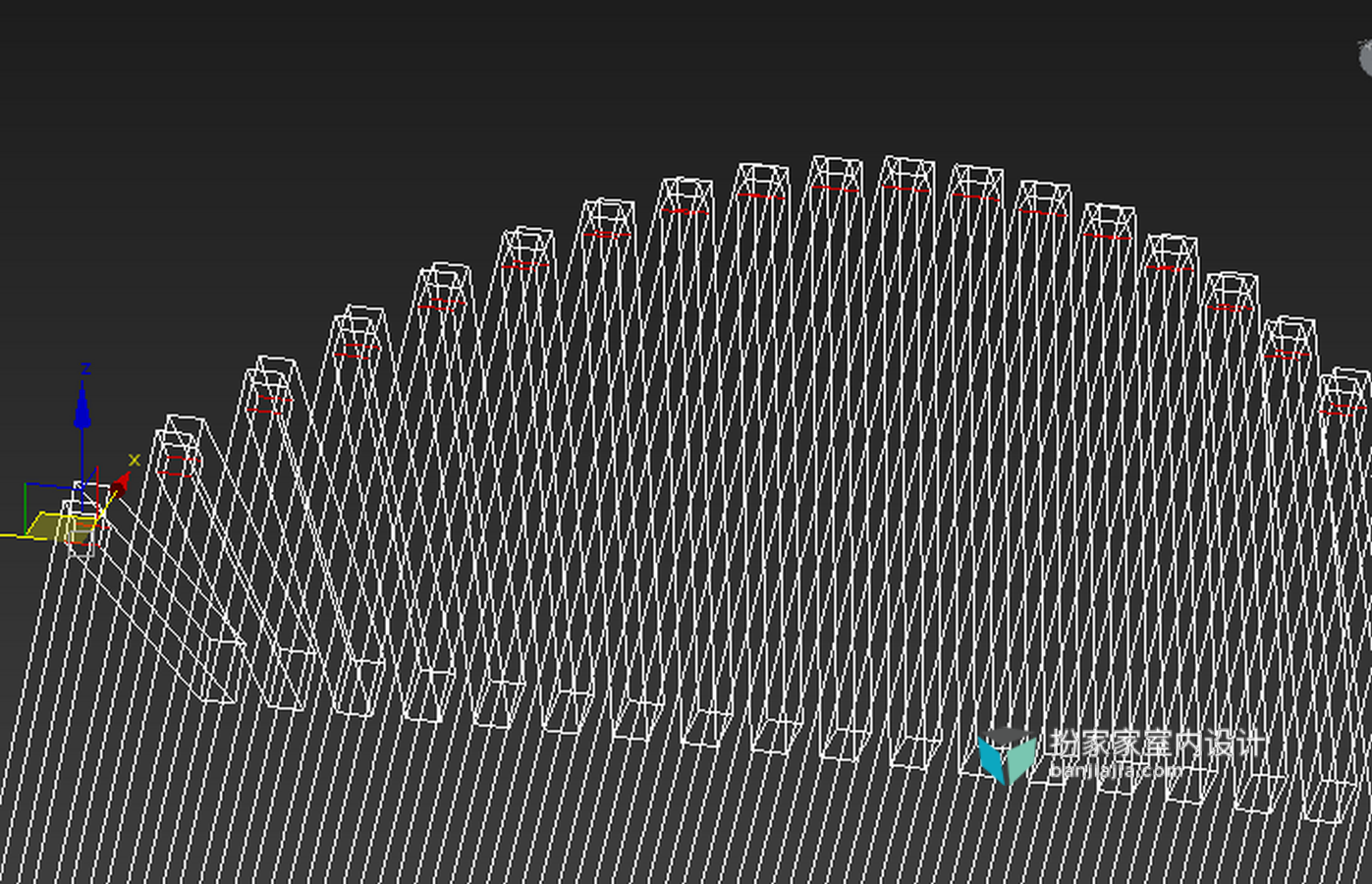

8.挤出，宽度为线间距的一半儿

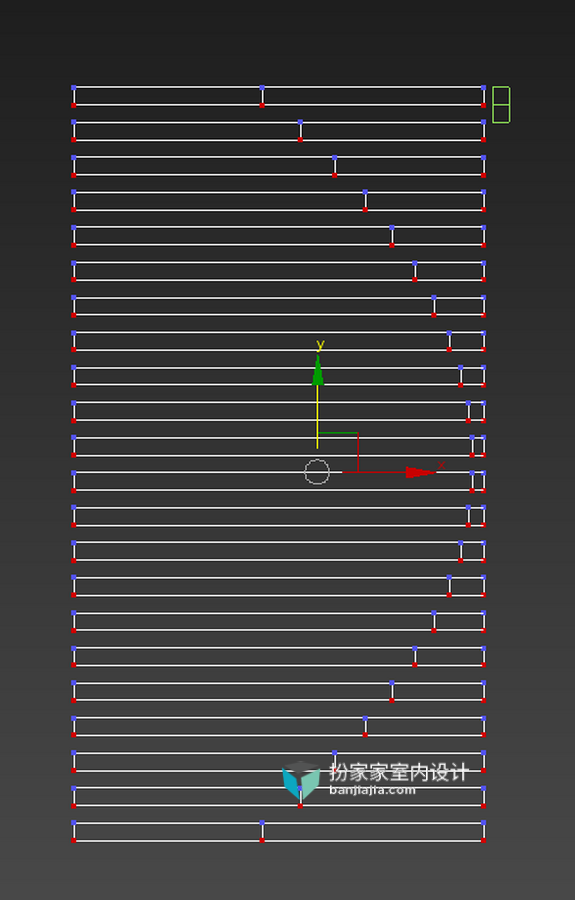

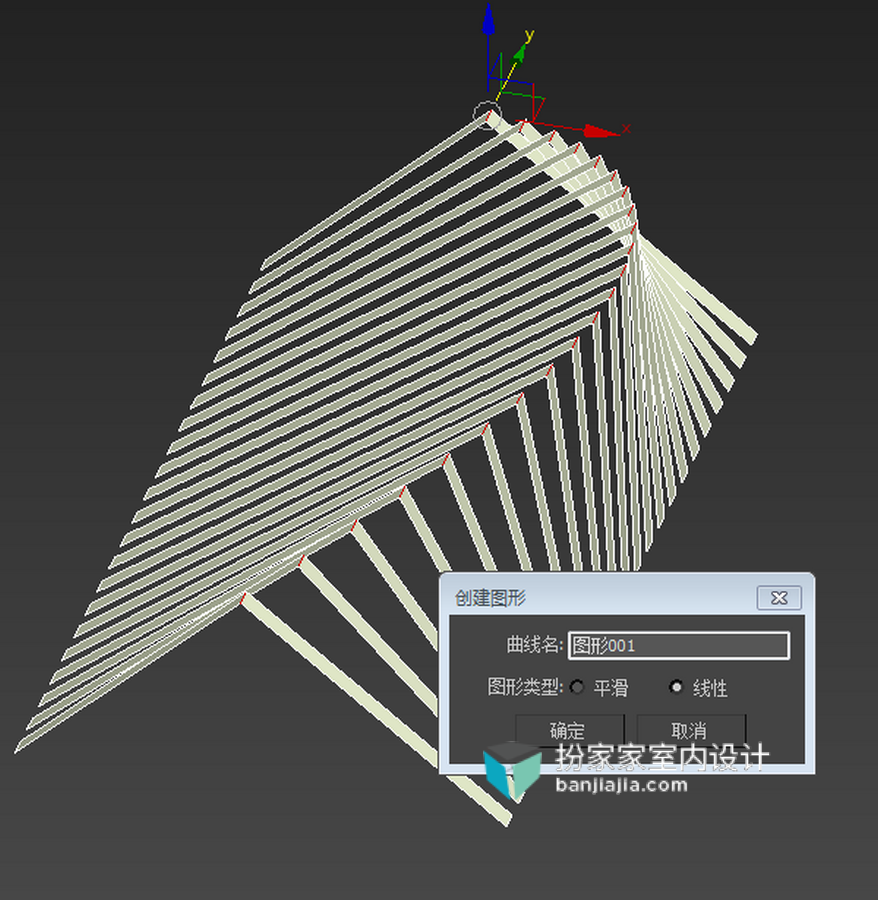

9.塌陷为多边形，选择这些边，提取样条线，然后还是选择这些线断开

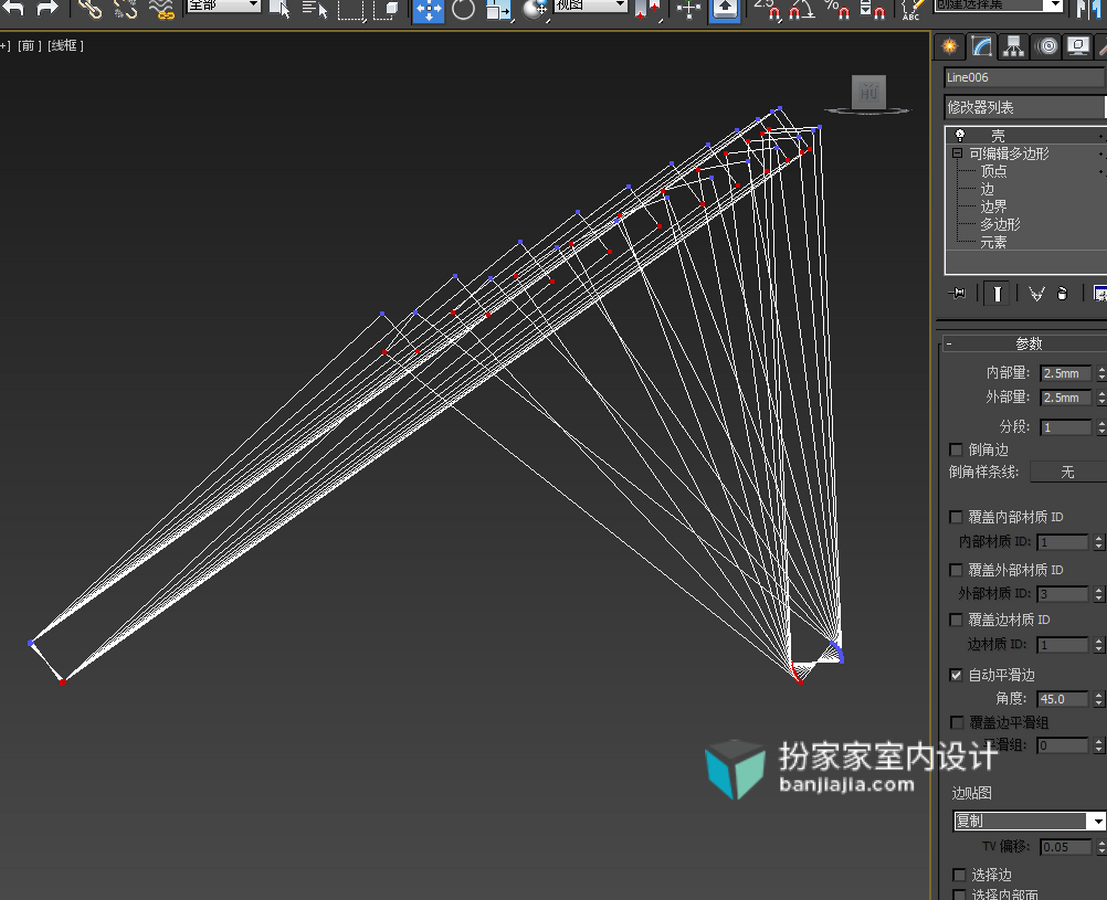

10.加壳修改器，内扩量和外扩量一致

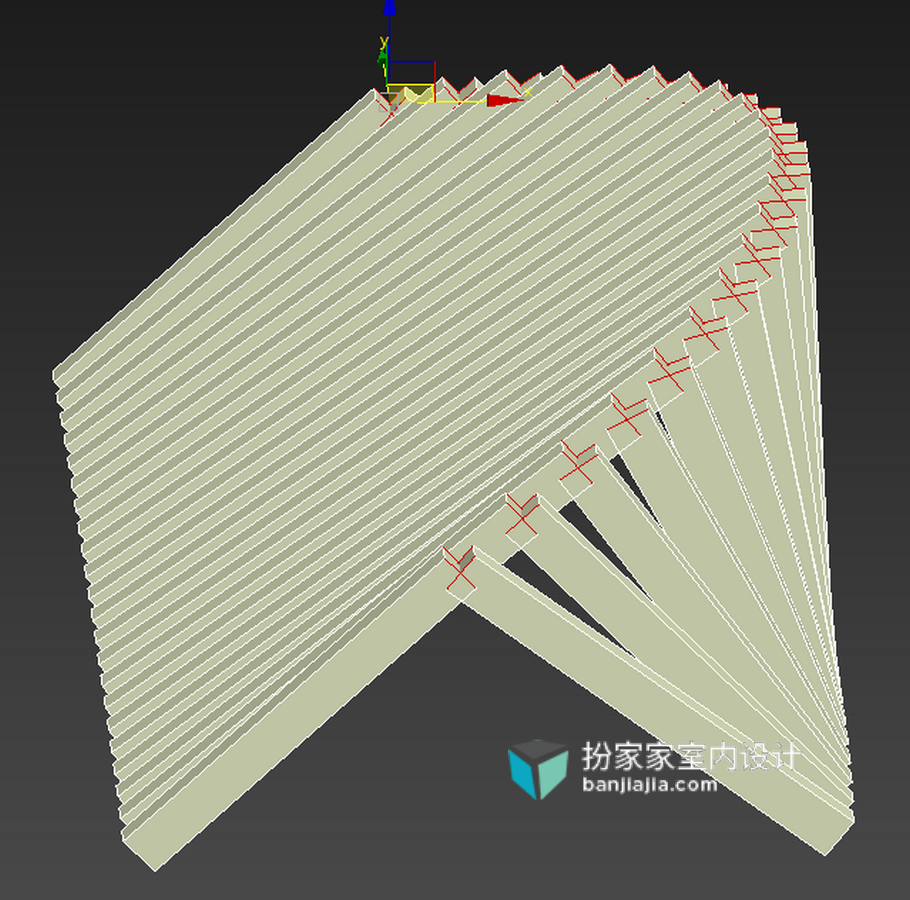

11.按长度相似选择这些边，减选下面的

12.连接一条分段

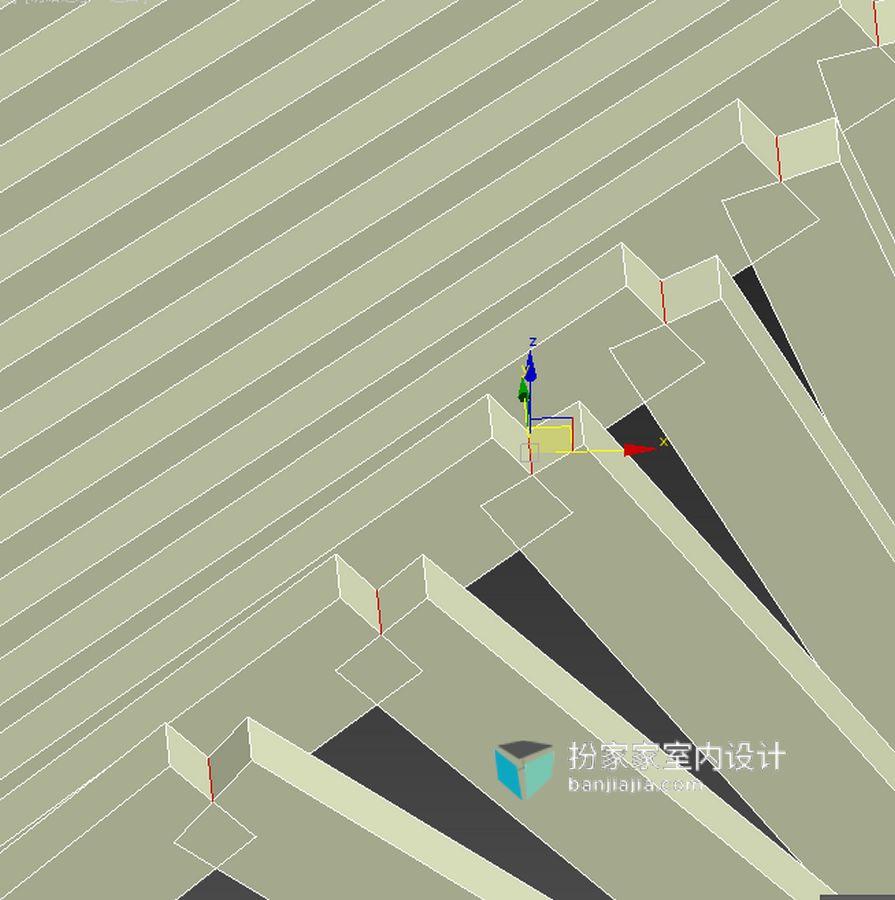

13.选择交叉进去这些边

14.移除刚才所选的边

15.选择下面这些边

16.缩放长度为百分之50

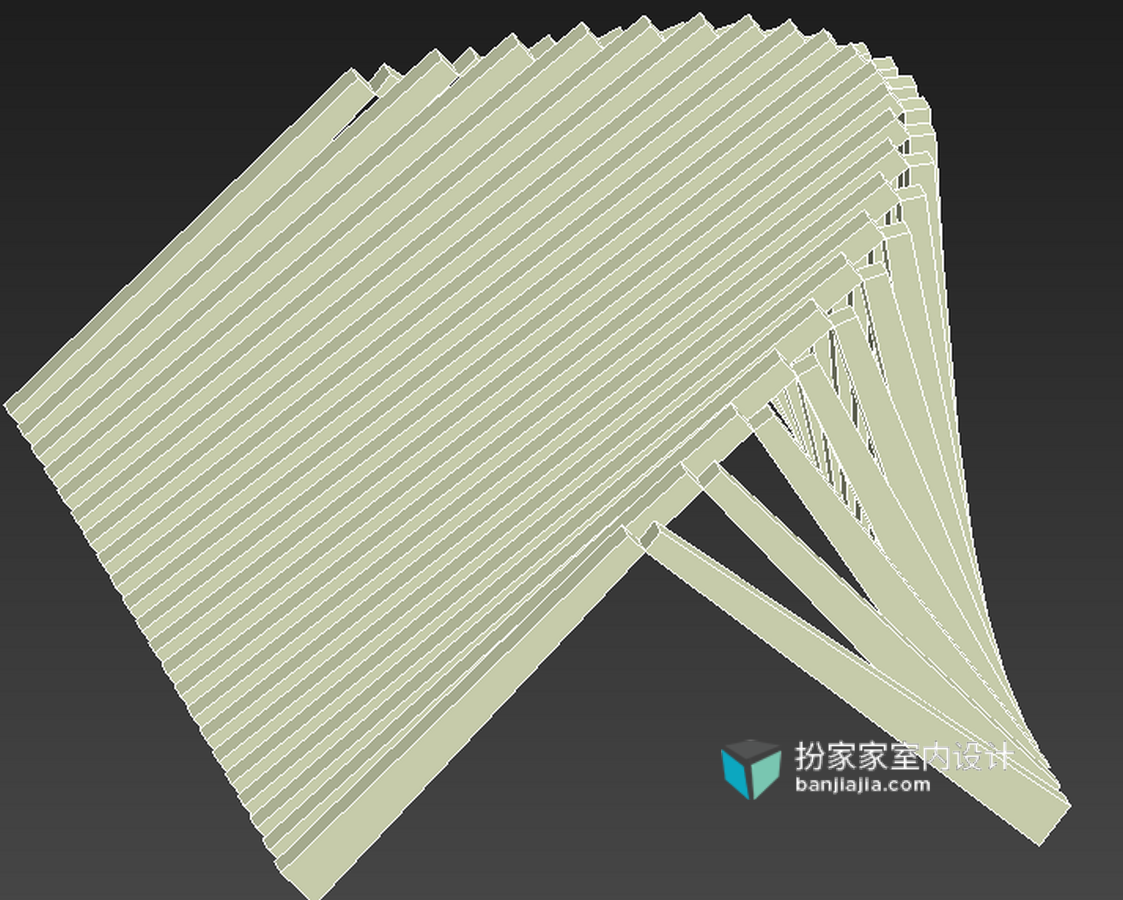

17.选择下面这些面稍微挤出一些

18.移除不要的线

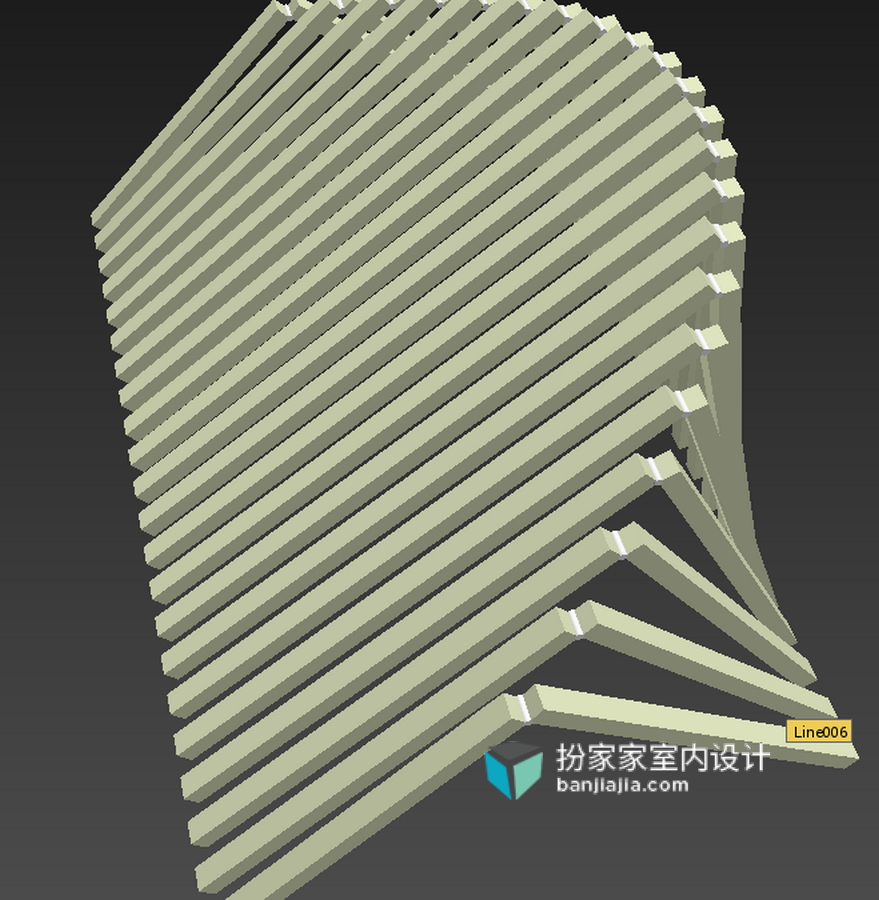

19.上面提取这些线，可渲染，得到这些小圆柱

20.同理制作左边的这些，错开捕捉放置在一起，下面做两个圆柱穿起来

学会了吗？有疑问赶紧下方留言吧！
